Detail produk:
|
inti: | Permalloy | Masukan Utama: | 5A |
---|---|---|---|
Daya Keluaran: | 50MW Min | Voltase: | 7VAC |
Struktur kumparan: | toroidal | Penggunaan: | Perlindungan, Pengukuran |
Cahaya Tinggi: | Inti Permalloy 48mm,Inti Permalloy 15mm,inti transformator magnetik Permeabilitas Tinggi 48mm |

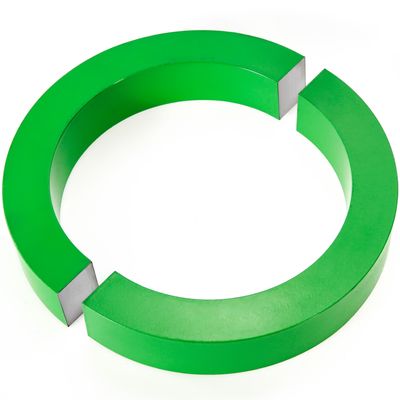

Paduan Permalloy Inti Besi-Nikel Permeabilitas Tinggi Untuk Transformator Saat Ini
Permalloy sering mengacu pada paduan besi-nikel dengan kandungan nikel dalam kisaran 30 hingga 90%.Ini adalah paduan magnet lunak yang sangat banyak digunakan.Melalui teknologi yang tepat, sifat magnetik dapat dikontrol secara efektif, seperti permeabilitas awal melebihi 105, permeabilitas maksimum melebihi 106, koersivitas serendah 2‰ Oersted, koefisien persegi mendekati 1 atau mendekati 0, Permalloy dengan struktur kristal kubik berpusat muka memiliki plastisitas yang baik dan dapat diolah menjadi pita ultra-tipis 1μm dan berbagai bentuk penggunaan.Paduan yang umum digunakan adalah 1J50, 1J79, 1J85 dan seterusnya.Induksi magnetik saturasi 1J50 sedikit lebih rendah daripada baja silikon, tetapi permeabilitas magnetiknya puluhan kali lebih tinggi daripada baja silikon, dan kehilangan besinya juga 2 hingga 3 kali lebih rendah daripada baja silikon.Itu dibuat menjadi transformator dengan frekuensi yang lebih tinggi (400~8000Hz), dan arus tanpa beban kecil.Sangat cocok untuk membuat trafo frekuensi tinggi kecil di bawah 100W.1J79 memiliki kinerja komprehensif yang baik dan cocok untuk transformator frekuensi tinggi dan tegangan rendah, inti sakelar perlindungan kebocoran, inti induktansi mode umum, dan inti transformator arus.Permeabilitas awal 1J85 dapat mencapai lebih dari seratus ribu 105, yang cocok untuk transformator input dan output frekuensi rendah atau frekuensi tinggi, induktor mode umum dan transformator arus presisi tinggi dengan sinyal lemah.
Aplikasi:
Mereka cocok untuk aplikasi di medan magnet yang lemah, dapat digunakan untuk pembuatan transformator daya dengan sensitivitas tinggi dan kecil, penguat magnet daya rendah, relai, kepala alat perekam magnetik, transformator arus urutan nol, konverter daya, transformator arus presisi, penguat magnetik , transformator daya, choke, transformator pulsa, transformator pulsa perubahan polaritas, konverter tegangan DC, modulator magnetik, elemen induktansi konstan, transformator pulsa unipolar, pelindung magnetik, dan sebagainya.
Parameter
Ukuran (mm) | Arus masukan (A) | Daya Keluaran (mW) |
55*65*5 | 10 | 13mW min |
55*75*10 | 5 | 38mW min |
55*75*12 | 5 | 45mW min |
48*68*15 | 5 | 50mW min |
55*75*20 | 3 | 45mW min |
parameter:
UKURAN | Masukan Arus | rasio putaran | Beban kerja | Voltase | Daya Keluaran |
55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
55*75*10mm | 5A | 400T | 400 | 3.9V | 38mW |
54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
63*50*12mm | 5A | 400T | 300 | 2.9V | 28mW |
58*42*8mm | 5A | 400T | 300 | 2.7V | 24mW |
58*45*20mm | 5A | 400T | 300 | 5.3V | 46mW |
50*35*15mm | 5A | 400T | 400 | 3.7V | 34mW |
48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
