Detail produk:
|
| Bahan: | Permalloy | Struktur: | Inti toroida |
|---|---|---|---|
| Aplikasi: | Perlindungan, Pengukuran | Nama: | inti permalloy |
| Cahaya Tinggi: | Transformator inti besi lunak 13mW,transformator inti besi lunak UL 10mm,inti transformator toroidal permalloy UL |
||

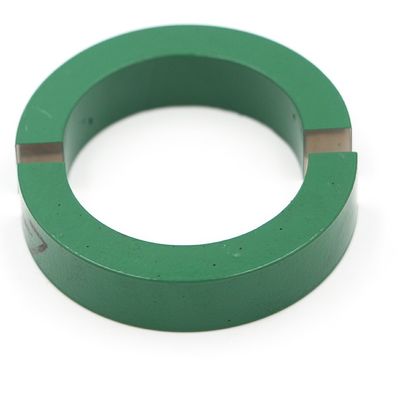

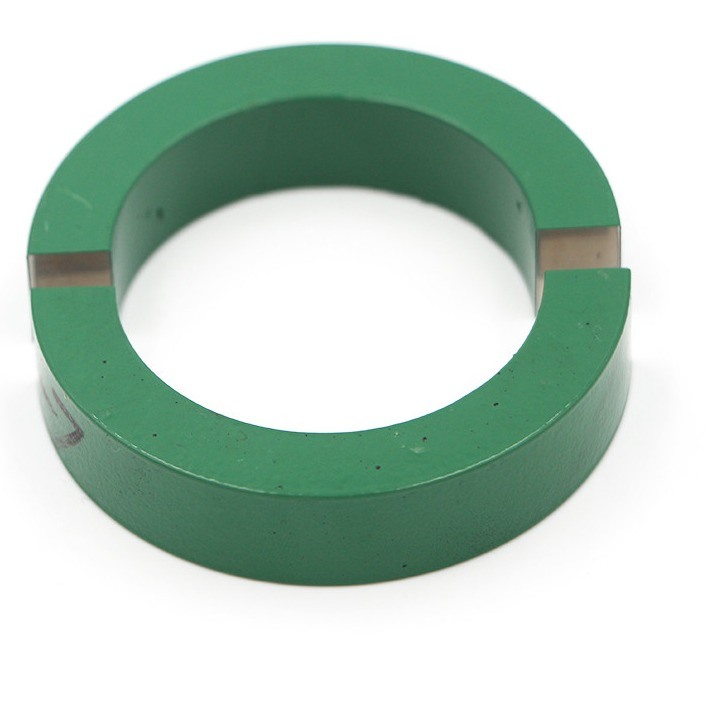

Paduan Besi-Nikel Inti Permalloy Untuk Transformator Saat Ini
Permalloy pada dasarnya adalah paduan besi-nikel (FeNi) dengan koersivitas yang sangat rendah, sedangkan kerapatan magnet saturasi Bs, permeabilitas dan suhu Curie semuanya tinggi, mendekati besi murni.Permalloy multi-elemen, permeabilitas relatif awal dapat mencapai 30.000 hingga 80.000, tetapi resistivitasnya rendah, sekitar 10-7Ω-m, dapat diproses menjadi irisan yang sangat tipis, sehingga dapat digunakan hingga (20-30) kHz frekuensi kerja.Strip tipis permalloy dengan ketebalan 0,02mm biasa digunakan dalam teknik rumah tangga, dan ada juga strip tipis setebal 0,005mm.Namun, karena isolasi permukaan strip tipis selama proses penggulungan inti magnetik, faktor pengisiannya sangat berkurang, sehingga dalam rekayasa jarang digunakan.Ketika frekuensi aplikasi melebihi 30kHz, karena resistivitas permalloy yang rendah, kerugiannya akan meningkat secara signifikan.
Parameter
| Ukuran (mm) | Arus masukan (A) | Daya Keluaran (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| UKURAN | Masukan Arus | rasio putaran | Beban kerja | Voltase | Daya Keluaran |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400 | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300 | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300 | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300 | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400 | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
