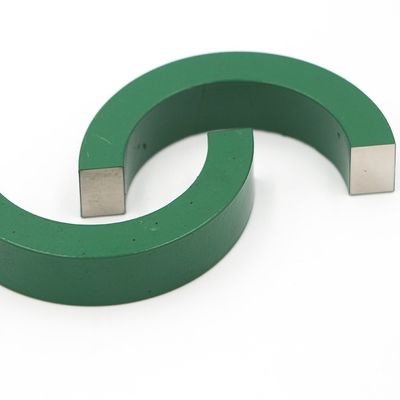

Transformator Inti Magnetik Permeabilitas Tinggi 10mm Transformator Arus Toroidal

Inti Permalloy Permeabilitas Tinggi Untuk Transformator Saat Ini

Permalloy mengacu pada paduan besi-nikel dengan berbagai kandungan nikel, mulai dari 35% hingga 90%.Fitur terbesar Permalloy adalah permeabilitas magnetiknya yang tinggi di medan magnet yang lemah.Intensitas induksi magnetik saturasi mereka umumnya antara 0,6-1,0T.Permalloy paling sederhana adalah paduan yang terdiri dari dua elemen: besi dan nikel.Melalui penggulungan dan perlakuan panas yang tepat, mereka dapat memiliki permeabilitas magnetik yang tinggi.Pada saat yang sama, mereka dapat secara wajar mencocokkan kandungan besi dan nikel untuk mendapatkan induksi magnetik saturasi yang relatif tinggi.Namun, permalloy ini memiliki resistivitas rendah dan sifat mekanik yang buruk, sehingga tidak banyak aplikasi praktis.Permalloy pada dasarnya adalah paduan besi-nikel (FeNi) dengan koersivitas yang sangat rendah, sedangkan kerapatan magnet saturasi Bs, permeabilitas dan suhu Curie semuanya tinggi, mendekati besi murni.Permalloy multi-elemen, permeabilitas relatif awal dapat mencapai 30.000 hingga 80.000, tetapi resistivitasnya rendah, sekitar 10-7Ω-m, dapat diproses menjadi irisan yang sangat tipis, sehingga dapat digunakan hingga (20-30) kHz frekuensi kerja.Strip tipis permalloy dengan ketebalan 0,02mm biasa digunakan dalam teknik rumah tangga, dan ada juga strip tipis setebal 0,005mm.Namun, karena isolasi permukaan strip tipis selama proses penggulungan inti magnetik, faktor pengisiannya sangat berkurang, sehingga dalam rekayasa jarang digunakan.Ketika frekuensi aplikasi melebihi 30kHz, karena resistivitas permalloy yang rendah, kerugiannya akan meningkat secara signifikan.

3.Fitur
1). Koersivitas rendah dan kehilangan histeresis magnetik;
2). Resistivitas tinggi dan kerugian arus rendah;
3). Permeabilitas magnetik awal yang tinggi dan permeabilitas magnetik maksimum;
4). Kepadatan fluks magnet saturasi tinggi;

Parameter

parameter:
