Detail produk:
|
| bahan: | Mn、Zn、Ni | Induktansi: | MIN 600uh |
|---|---|---|---|
| resistensi DC: | 30mΩ MAKS | Rasio putaran: | 13 |
| Voltase: | 4000VAC | tes kondisi: | 1KHZ 0.1V |
| Cahaya Tinggi: | Induktor mode umum 4000V AC,induktor mode umum 1KHZ,choke mode umum 1KHZ |
||

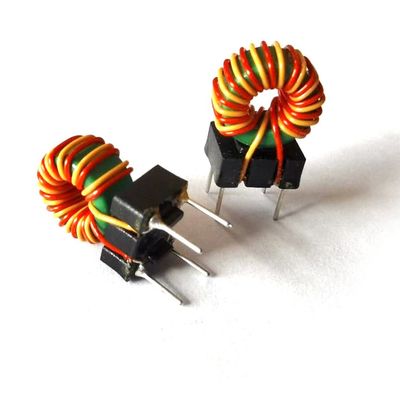

Filter Induktor Mode Umum Untuk Menekan Kebisingan Emi Peralatan Elektronik
Ini mengadopsi inti ferit, kabel ganda dililit secara paralel.Sinyal noise mode diferensial rendah menekan sumber interferensi dan sulit diubah bentuknya dalam sinyal kecepatan tinggi.Penanggulangan penekan derau yang baik, penekan derau mode umum tinggi dan penekan sinyal derau mode diferensial rendah.
Desain filter mode umum relatif sederhana, termasuk kapasitor mode umum, balun atau induktor mode umum.Kapasitor mode umum melewati arus mode umum dari dua jalur input ke ground.Induktansi mode umum menyajikan impedansi seimbang, yaitu, impedansi pada saluran listrik dan saluran tanah adalah sama, dan impedansi ini menyajikan karakteristik impedansi untuk kebisingan mode umum.
Aplikasi
| TIDAK | Barang | Pin tes | Nilai tes | Kondisi |
| 1 | Induktansi |
4-1/3-2
|
MIN 600uh
|
1KHZ 0.1V
|
| 2 | Voltase |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | resistensi DC |
4-1=3-2
|
30mΩ MAKSIMAL
|
TH2511
|
Diagram
