Detail produk:
|
| Bahan: | Permalloy | Struktur kumparan: | Inti toroidal |
|---|---|---|---|
| Penggunaan: | CT | Aplikasi: | transformator arus |
| Cahaya Tinggi: | Inti trafo permalloy CT,inti trafo permalloy 20mm,inti toroidal permalloy 20mm |
||

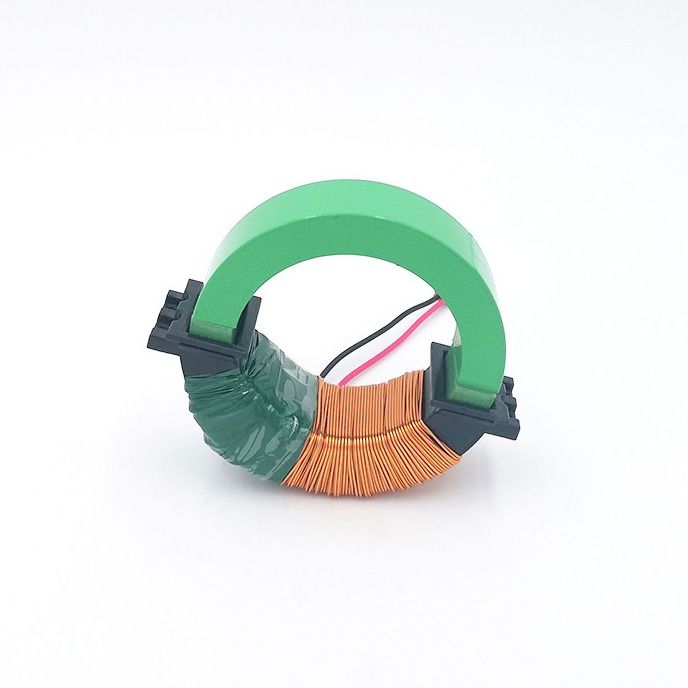

Kumparan Daya Permalloy untuk Trafo Arus
Prinsip transformator arus didasarkan pada prinsip induksi elektromagnetik.Trafo arus terdiri dari inti tertutup dan belitan.Gulungan utamanya memiliki beberapa belokan, yang dirangkai pada jalur di mana arus perlu diukur.Oleh karena itu, sering kali semua arus mengalir melalui saluran.Gulungan sekunder memiliki sejumlah besar belitan, yang dihubungkan secara seri ke alat ukur dan sirkuit pelindung.Ketika transformator arus bekerja, loop sisi sekundernya selalu tertutup, sehingga impedansi kumparan seri alat ukur dan sirkuit perlindungan sangat kecil, dan keadaan kerja transformator arus dekat dengan korsleting.Trafo arus digunakan untuk mengubah arus besar pada sisi primer menjadi arus kecil pada sisi sekunder, dan sisi sekunder tidak dapat dibuka.
Parameter
| Ukuran (mm) | Arus masukan (A) | Daya Keluaran (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| UKURAN | Masukan Arus | Ternyata rasio | Beban kerja | Voltase | Daya Keluaran |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400 | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300 | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300 | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300 | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400 | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
