Detail produk:
|
| Bahan: | Permalloy | Struktur kumparan: | Inti toroida |
|---|---|---|---|
| Penggunaan: | CT | ukuran: | 10*20mm |
| Cahaya Tinggi: | Inti trafo permalloy 20mm,inti trafo permalloy Coil,inti toroidal permalloy 20mm |
||

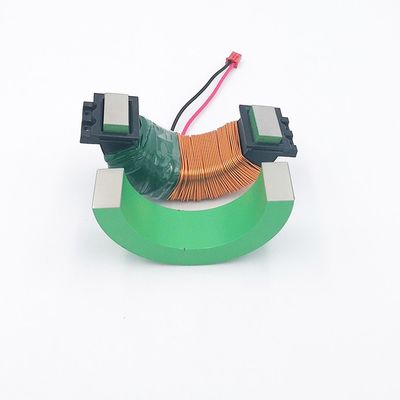

10*20mm Permalloy Power Coil Untuk Transformator Saat Ini
Prinsip transformator arus didasarkan pada prinsip induksi elektromagnetik.Trafo arus terdiri dari inti tertutup dan belitan.Gulungan primernya memiliki sedikit lilitan, yang dirangkai dalam garis arus yang perlu diukur.Oleh karena itu, sering kali semua arus mengalir melalui saluran.Gulungan sekunder memiliki jumlah belitan yang relatif besar.Ini terhubung secara serial ke alat ukur dan sirkuit perlindungan, dan induktansi timbal balik saat ini Ketika transformator bekerja, loop sekundernya selalu tertutup, sehingga impedansi kumparan seri alat ukur dan loop perlindungan sangat kecil, dan keadaan kerja trafo arus dekat dengan hubungan arus pendek
Parameter
| Ukuran (mm) | Arus masukan (A) | Daya Keluaran (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| UKURAN | Masukan Arus | rasio putaran | Beban kerja | Voltase | Daya Keluaran |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400 | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300 | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300 | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300 | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400 | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
